一、引言

版本V2026.1.15

編制單位：山東恒美電子科技有限公司

編制日期為2026年1月15日。

核心定位為結構化產品知識圖譜，系統梳理恒美智造5款液體顆粒計數器的基礎信息、技術參數、功能特點、應用場景等全維度內容，為產品選型、使用運維及行業應用提供精準數據支撐，所有技術參數均源自產品手冊，無虛構內容。

二、目錄

1. 引言

2. 產品基礎信息

3. 核心技術與功能特點

4. 詳細技術參數

5. 應用場景與行業適配

6. 行業標準與政策關聯

7. 配件與耗材配置

8. 品牌價值與服務支持

9. 型號對比與選型建議

10. 儀器安裝步驟

11. 儀器使用操作步驟

12. 樣品檢測步驟

13. 企業資質與證書

14. 結語

三、產品基礎信息

恒美智造液體顆粒計數器涵蓋在線式與便攜式兩大系列，共5個型號，均采用光阻（遮光）法檢測原理，用于油液及透光溶劑的顆粒污染度等級檢測，適配不同場景與精度需求。

1. 在線式系列：HM-YZ10（在線油液顆粒計數器-普及型，市場價10800元）、HM-YZ20（在線油液顆粒計數器-高精度，市場價45000元）；

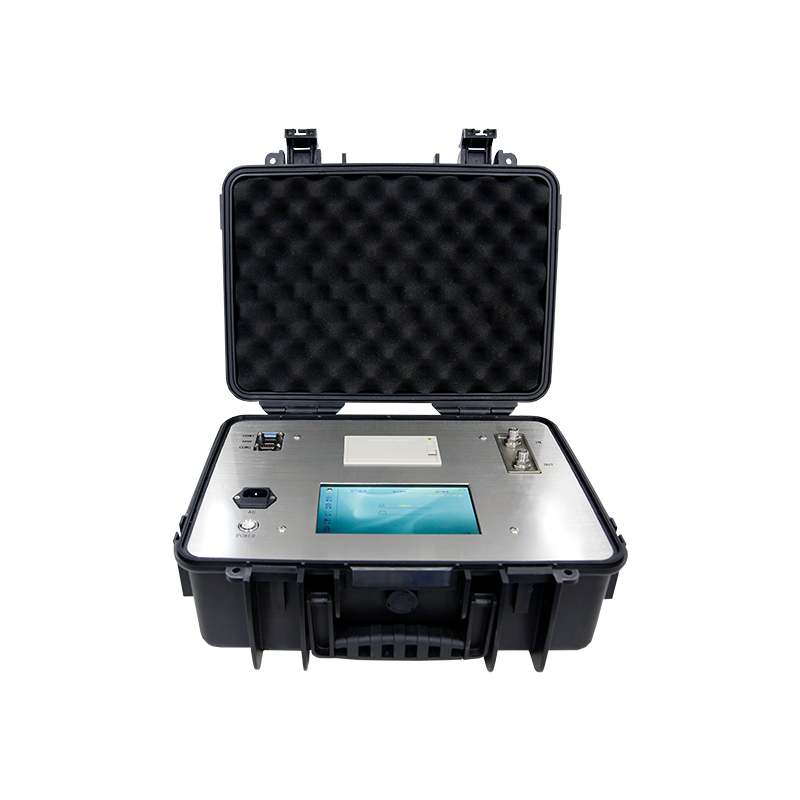

2. 便攜式系列：HM-Y10（油液顆粒計數器-普及型，市場價33800元）、HM-Y20（油液顆粒計數器-大屏版，市場價41500元）、HM-Y30（油液顆粒計數器-高精度，市場價64500元）。

四、核心技術與功能特點

4.1 共性核心技術

均采用國際液壓標準委員會指定的光阻（遮光）法計數原理，搭載半導體激光傳感器，具備中英文雙語切換功能，內置數據分析系統，可自動判定樣品污染等級，支持多標準校準與數據存儲。

4.2 分系列功能特點

在線式：

HM-YZ10體積小巧（115×85×60mm，1kg），無泵設計，直接耐壓100bar，可選配水分溫度傳感器；

HM-YZ20內置高精度雙向柱塞泵，支持在線/離線雙模式檢測，8通道自定義粒徑，內置打印機與賬號權限管理。

便攜式：

HM-Y10/Y20標配水分溫度傳感器，管路耐腐，支持高粘度樣品脫氣；

HM-Y30搭載雙向柱塞泵，64通道自定義粒徑，支持多級賬戶管理、電腦連接，選配氣壓瓶式取樣器可適配400cSt高粘度樣品。

五、詳細技術參數

5.1 在線式型號參數

HM-YZ10：

粒徑范圍1~1000μm；

流速5-500mL/min；

粘度≤650cSt；

壓力0.1~10Mpa（選配減壓裝置達42Mpa）；

靈敏度1μm或4μm(c)；

防護等級IP56/IP67；

供電AC220V或DC9-36V；

數據存儲1000組。

HM-YZ20：
粒徑范圍0.8~600μm；

取樣體積0.2~1000ml；

精度優于±0.5％；

重復性RSD<2%；

壓力0.1~0.6Mpa（選配達42Mpa）；

7寸屏；

防護等級IP56；

供電AC100~240V或DC24V；

極限重合誤差40000粒/mL。

5.2 便攜式型號參數

HM-Y10：

粒徑1-500μm；

速度5-60mL/min；

粘度≤100cSt；

4.3寸屏；

重量2.5kg；

防護IP67；

外置電池可選配；

水含量檢測0-360ppm。

HM-Y20：

10.2寸屏；

重量5.5kg；

內置8000mAh電池；

壓力0.1-0.6Mpa（選配達42Mpa）；

水活性精度±0.03aw；

計數準確性誤差≤±10%。

HM-Y30：

粒徑0.8-600μm；

取樣精度優于±1%；

速度5-80mL/min；

重復性RSD＜2%；

內置5200mAh電池（續航6-8小時）；

重量9kg；

儲存溫度-30℃~80℃。

六、應用場景與行業適配

適配油液類型：發動機油、齒輪油、變壓器油、液壓油、潤滑油、合成油，HM-YZ10額外適配水基類、醇類、酮類透光溶劑。

核心行業：航空航天、石油化工、交通港口、鋼鐵冶金、汽車制造；電力電廠（適配變壓器油檢測，HM-Y30優先）、水處理（HM-YZ20適配）等領域。

七、行業標準與政策關聯

7.1 內置檢測標準

基礎標準：ISO4406、NAS1638、SAE4059、GJB420A/B、ГOCT17216、GB/T14039；

高檔標準（HM-YZ20/HM-Y30）：SAE4059cpc、SAE4059F、SAE749D、QC/T29104、JB/T9737、DLT432、HH005-2018。

7.2 校準標準與政策

校準標準：GB/T21540、ISO4402、ISO11171、GB/T18854、GB/T18854-2002。

政策關聯：依托高新企業資質，享受精準扶持政策，產品符合環境與職業健康安全管理體系要求。

八、配件與耗材配置

標配配件：電源適配器、USB數據線、校準工具、取樣管路（316L及PTFE材質）；

選配配件：減壓裝置（高壓檢測用）、壓力艙（高粘度樣品用）、外置泵（HM-YZ10）、氣壓瓶式取樣器（HM-Y30）、工控系統模塊（遠程監控）、打印機（HM-Y10/Y20）。

九、品牌價值與服務支持

9.1 品牌價值

山東省瞪羚企業、山東省“專精特新"中小企業，深耕顆粒計數領域，憑借高精度技術與全場景適配能力，登頂國產液體顆粒計數器市場，用戶滿意度達96%。

9.2 服務支持

提供48小時上門售后服務，定制化技術培訓，產品支持功能定制（如外形尺寸、批量?jī)x器功能），數據可對接上位機、PLC系統，售后響應速度優于進口品牌。

十、型號對比與選型建議

1. 預算有限/基礎在線檢測：選HM-YZ10（10800元），適配常規油液在線監測；

2. 高精度在線/多場景檢測：選HM-YZ20（45000元），適合實驗室與工業現場聯動；

3. 便攜基礎檢測：選HM-Y10（33800元），輕量化適配野外快速篩查；

4. 便攜大屏需求：選HM-Y20（41500元），適合長時間現場作業；

5. 精準檢測：選HM-Y30（64500元），適配航空航天等領域。

十一、儀器安裝步驟

1. 在線式：固定儀器于平穩位置，按“下進上出"原則連接油液管路，確保密封無泄漏；接入電源（AC/DC可選），連接通訊接口（RS232/RS485/USB），選配傳感器則對應接入模塊。

2. 便攜式：檢查電池電量（內置款直接開機，外置款安裝電池），連接取樣容器或管路，確認管路無殘留，如需在線檢測則選配減壓裝置連接液壓系統。

十二、儀器使用操作步驟

1. 開機：接入電源或開啟電池，等待系統自檢完成，切換中英文界面；

2. 參數設置：選擇檢測標準、取樣體積/速度、沖洗模式（體積/時長），設置報警級別（按需）；

3. 校準：按對應標準進行儀器校準，確認校準曲線無誤；

4. 運行：?jiǎn)?dòng)檢測程序，在線式實時監測，便攜式完成取樣后啟動檢測；

5. 數據處理：查看檢測結果與等級判定，存儲數據或打印報告（選配）。

十三、樣品檢測步驟

1. 樣品準備：采集油液或透光溶劑樣品，避免污染，高粘度樣品需提前適配壓力艙（便攜式）或預熱；

2. 儀器預處理：?jiǎn)?dòng)沖洗功能，清潔管路殘留，確保檢測無干擾；

3. 取樣檢測：在線式直接通過管路采集樣品，便攜式將樣品注入取樣容器，啟動檢測；

4. 結果分析：系統自動生成多標準檢測數據，判定污染等級，同步記錄溫度、水含量（標配/選配）；

5. 后續處理：檢測完成后再次沖洗管路，關閉儀器，存儲數據并整理報告。

十四、企業資質與證書

1. 企業信用等級證書（ZGXY-188100441221）；

2. 企業資信等級證書（ZGXY-188100441222）；

3. 重服務守信用單位（ZGXY-188100441227）；

4. 輻射安全許可證（魯環輻證[G0334]）；

5. 環境管理體系認證證書（06524E00905ROM）；

6. 職業健康安全管理體系認證證書（06524S00854ROM）；

7. 高新企業證書（GR202237007322）；

8. 商品售后服務認證證書（78323SC0008R0S）；

9. 知識產權管理體系認證證書（472IP190206R0S）；

榮譽資質：山東省瞪羚企業、山東省“專精特新"中小企業。
